| 品牌：POV | 型号：D915F-16P | 材质：不锈钢 |
| 连接形式：螺纹 | 结构形式：浮动球球阀 | 公称通径：10-50mm |
| 适用介质：蒸汽 | 压力环境：常压 | 工作温度：常温 |
| 标准：德标 | 流动方向：换向 | 驱动方式：脉冲 |
| 零部件及配件：阀体 | 用途：换向 | 类型(通道位置)：三通式 |
| 作用对象：水 | 规格：- |

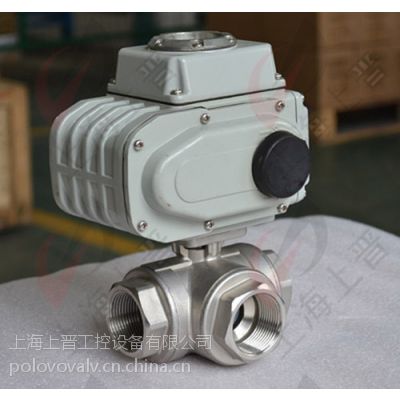

电动三通球阀的球体分L型和T型，气动执行器带动球体经90度的旋转动作来达到换向的控制目的，或经180度的旋转动作来达到换向与分流合流的控制目的。执行器与阀体的直接连接减少了发生故障的机率。螺纹的连接适用与小管路，更加经济实惠。（用户在订购时需先提供流向图）
■防火、防静电设计
■阀杆防爆出装置
■阀球上设计有压力平衡孔
■双层阀杆填料与对压碟型弹片装置
电动执行器 | 普通开关型、无源触点开关型 电位计型带电阻输出 电位计型带4-20mA 调节型输入输出4-20mA |
防爆电动执行器 | EX dⅡBT4 EX d11 CT6 调节型、开关型 |
电压 | AC220V AC110V AC380 DC12V DC24V DC110V |
公称通径 | DN15-100mm |
公称压力 | 1.6-6.3MPa |
适用温度 | PTFE:-30~+180℃ PPL:-30~+250℃ |
连接方式 | 螺纹式 |
阀体结构 | 三通T型、三通L型 |
阀体材质 | 304、316、316L |
阀板材质 | 304、316、316L |
阀座衬里 | PTFE、PPL |
适用介质 | 蒸汽、水液，气体等 |
电动阀门接线图及工作原理 | |
通径(mm) | 英寸 | 压力(Mpa) | 尺寸（mm） | |||
L | D | H | ?DN | |||
8 | 1/4 | 1.6 2.5 4.0 6.3 | 79 | 11 | 67 | NPT BSP PT DIN |
10 | 3/8 | 79 | 11 | 67 | ||
15 | 1/2 | 79 | 11 | 67 | ||
20 | 3/4 | 88 | 15 | 78 | ||
25 | 1 | 108 | 20 | 94 | ||
32 | 1 1/4 | 124 | 25 | 104 | ||
40 | 1 1/2 | 135 | 32 | 117 | ||
50 | 2 | 164 | 40 | 132 | ||
